Beschreibung
Wichtiger Hinweis: Einbau nur durch zertifiziertes Personal! Die Installation und Inbetriebnahme des Gerätes darf
nur durch eine Elektrofachkraft oder unter der Aufsicht einer Elektrofachkraft durchgeführt werden. Siehe auch Produktdatenblatt.

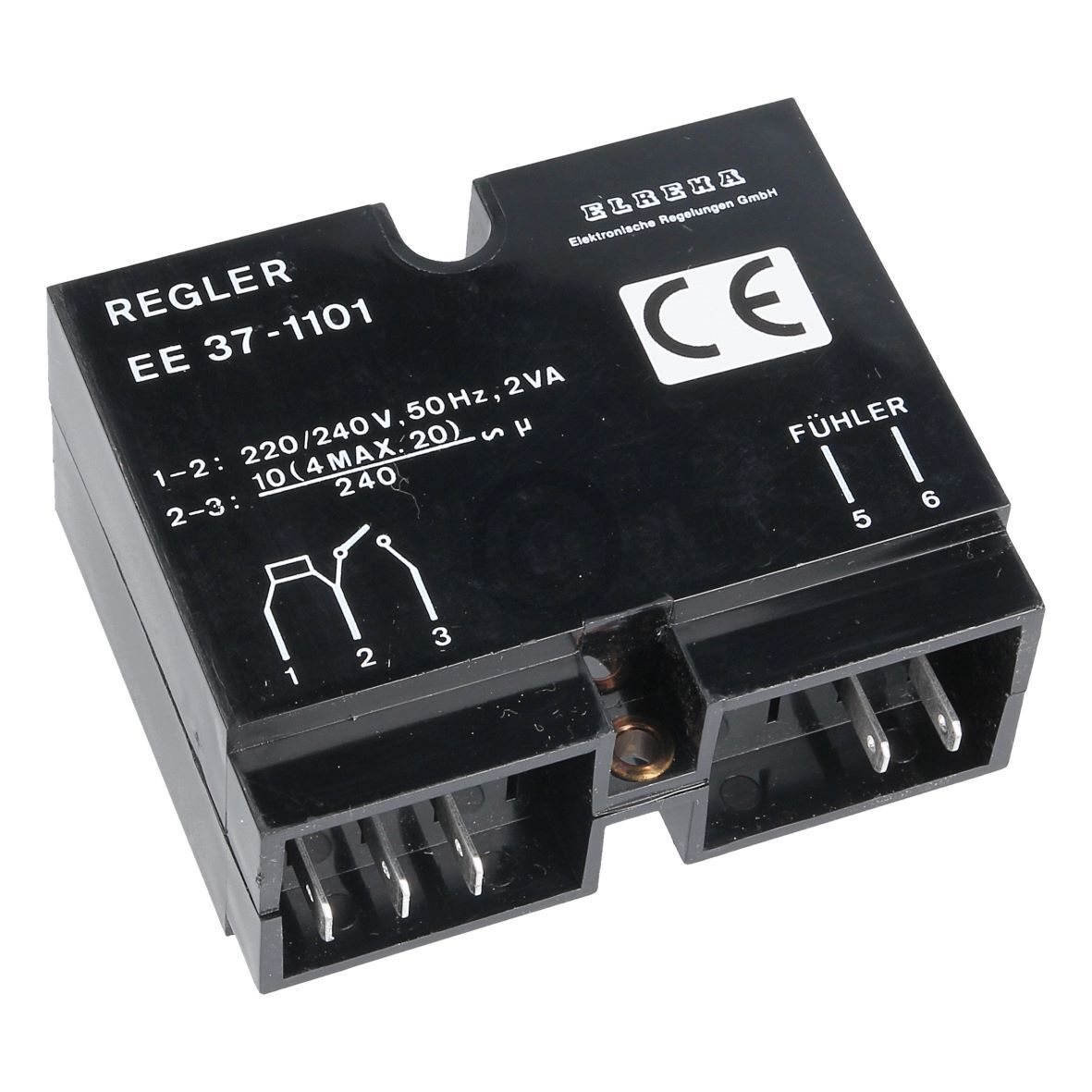

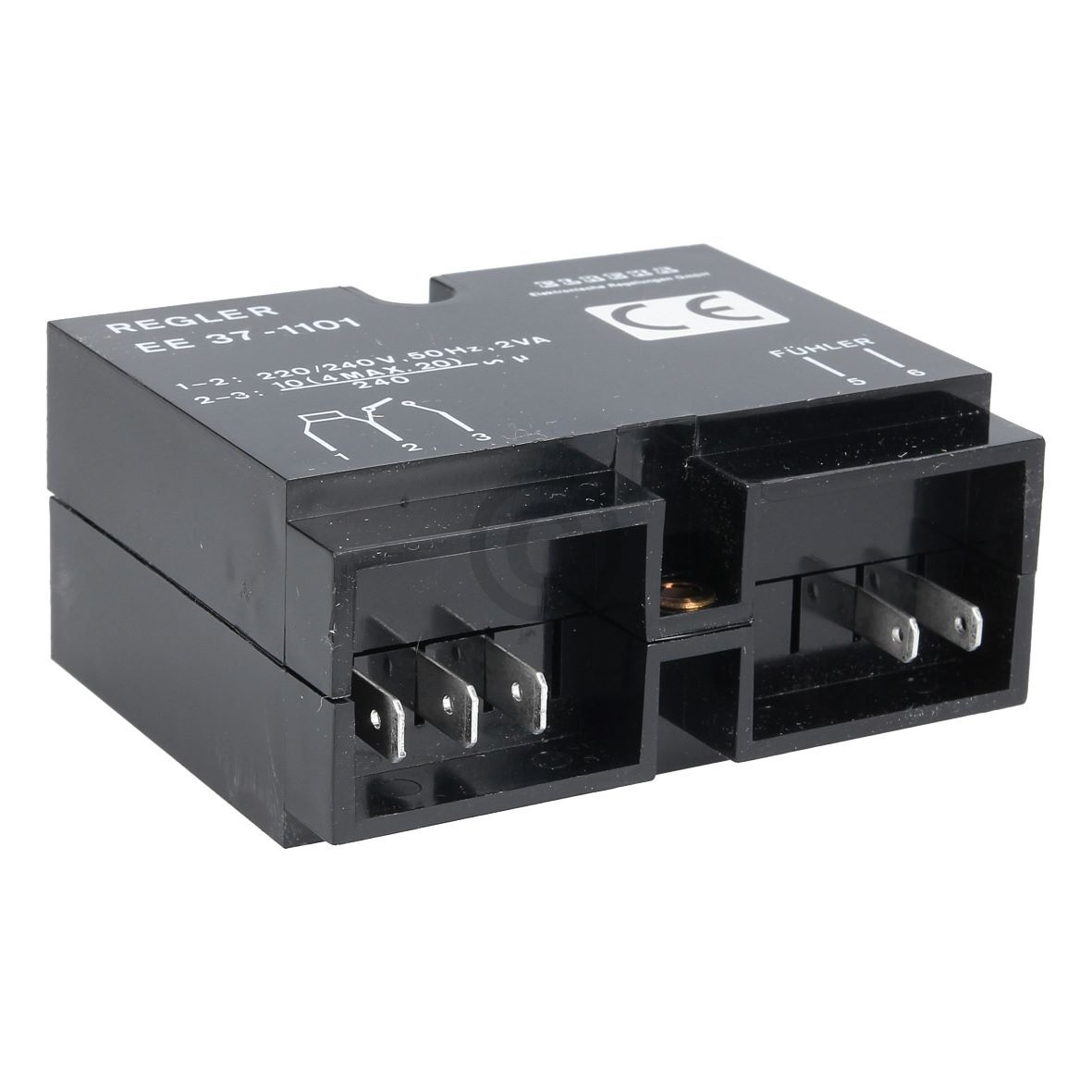

Regler der Serie EE 37-11xx detektieren oder regeln Füllstände von elektrisch leitenden Flüssigkeiten.
Einsatzgebiete/Anwendungen:
- Getränkeautomaten
- Eisspeichereinrichtungen
- Durchflußmelder in Rohrleitungen
- Hochwassermelder
- Trockengehschutz
- Eisansatzregler
- Kompressorlauf in Kühlgeräten/ -anlagen mit Eisspeicherkühlung.
Funktionsprinzip:
Gemessen wird die elektrischen Leitfähigkeit zwischen den Elektroden. Zur Vermeidung von Elektrolyse wird Wechselspannung verwendet. Messwerte zwischen Elektroden:
< 40kOhm = Wasser
> 100kOhm = Eis oder Luft
Keine einstellbare Zeitverzögerung.
Einsatzbeispiel Eisansatzregler:
Der Regler arbeitet mit 2 Elektroden, die derart an einer Verdampferschlange befestigt sind, daß die gewünschte Eisstärke die Elektroden gerade überdeckt. Beim Anfahren der Eisbank sind die Elektroden im Wasser, dessen hoher Leitwert bewirkt dann ein Schalten des Relais, mit dem der Kälteverdichter eigeschaltet wird.
Werden die Elektroden dann von Eis überlagert, sinkt der Leitwert des Mediums (Widerstand steigt) und das Relais schaltet wieder ab.
Technische Daten:
- Betriebsspannung EE 37-1101: 220 / 240 V, 50 Hz
- Leistungsaufnahme: max. 2 VA
- Schaltleistung: 10 A cos phi = 1, 4 A ind. /250 VAC
- Umgebungstemperatur: -20...+60 °C
- Umgebungsfeuchte: max. 80% r.F. , nicht kondensierend
- Elektrodenspannung: ca. 10V~
- Montage: Schraubmontage
- Elektrischer Anschluss: 3 x 6,3mm / 2 x 4,8mm Flachstecker
