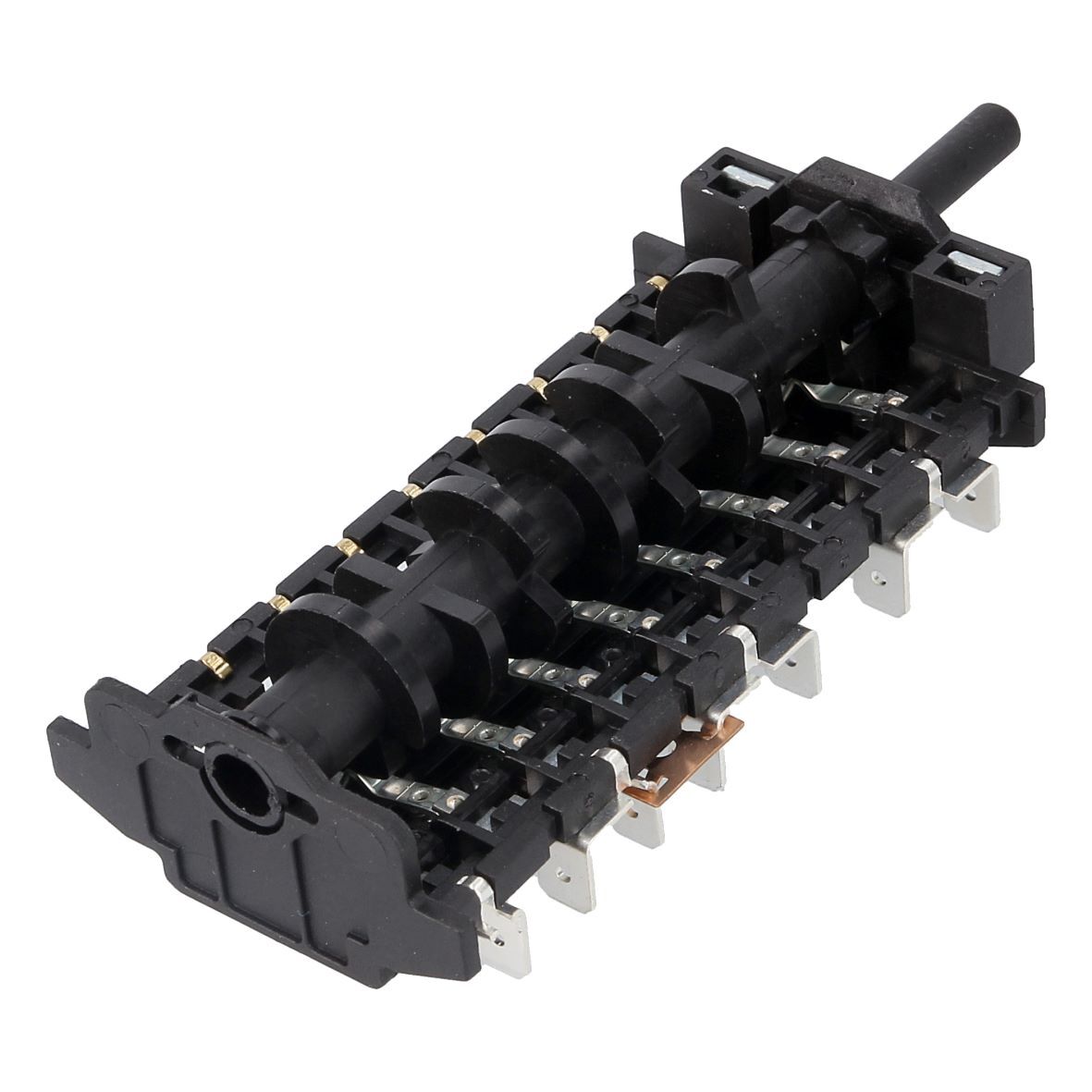

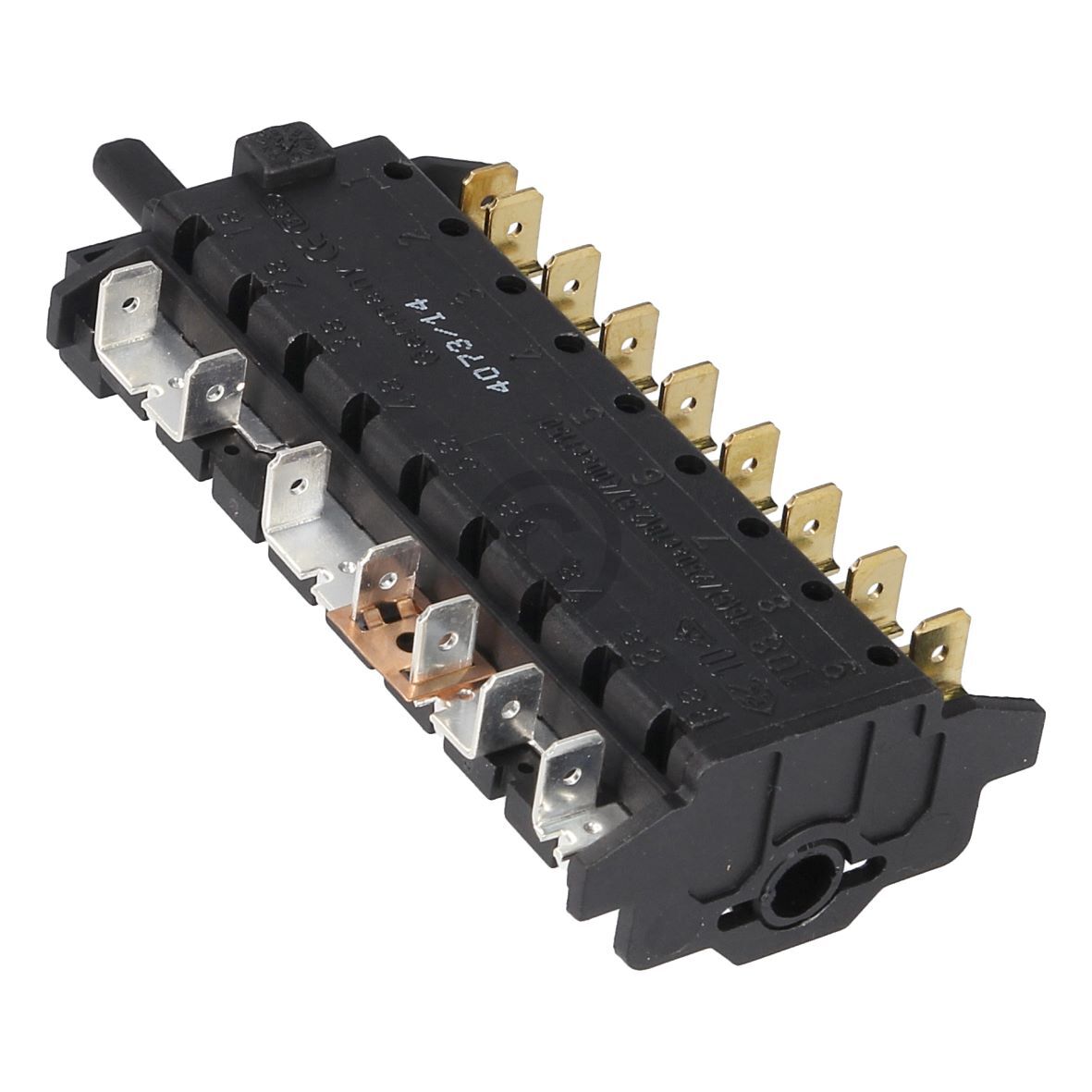

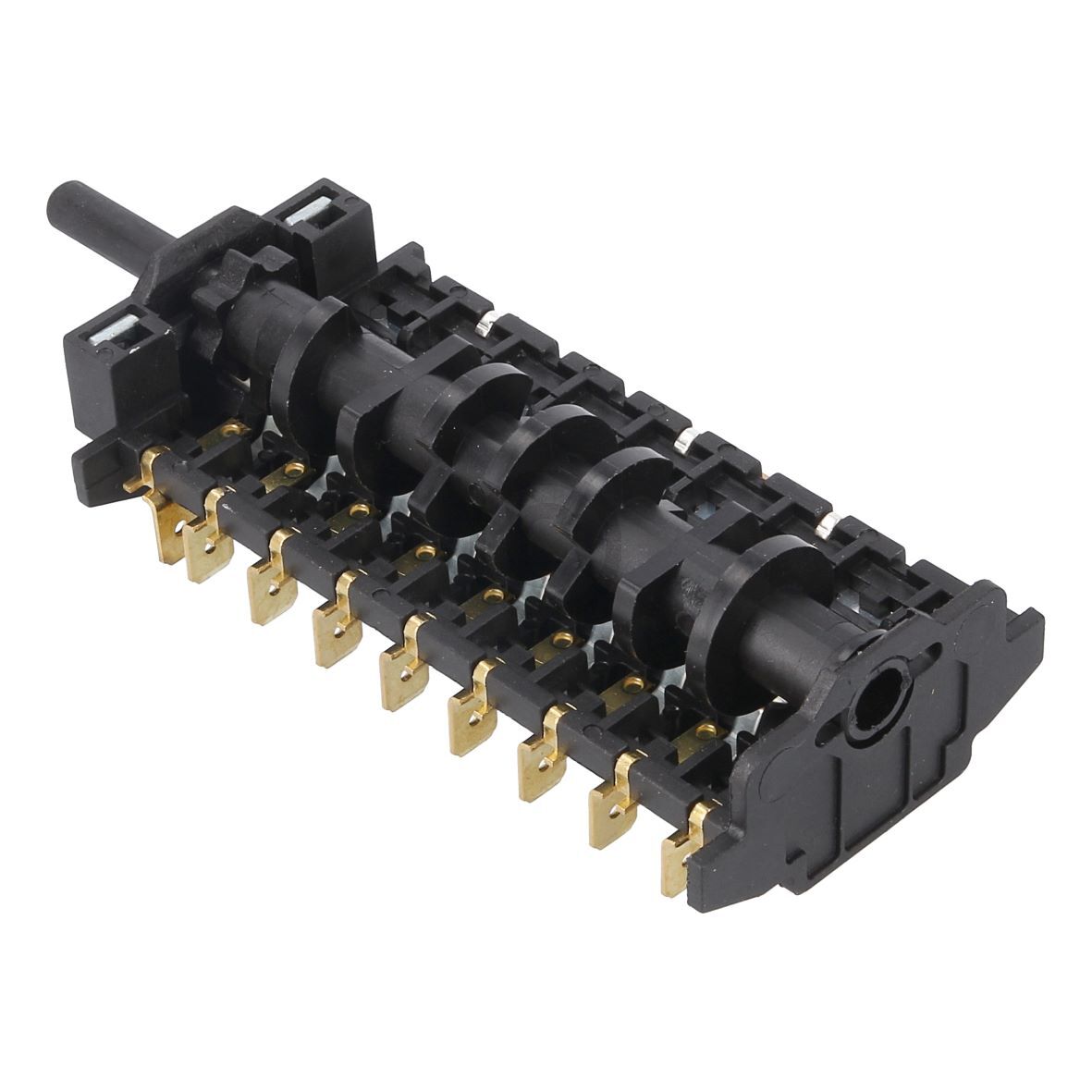

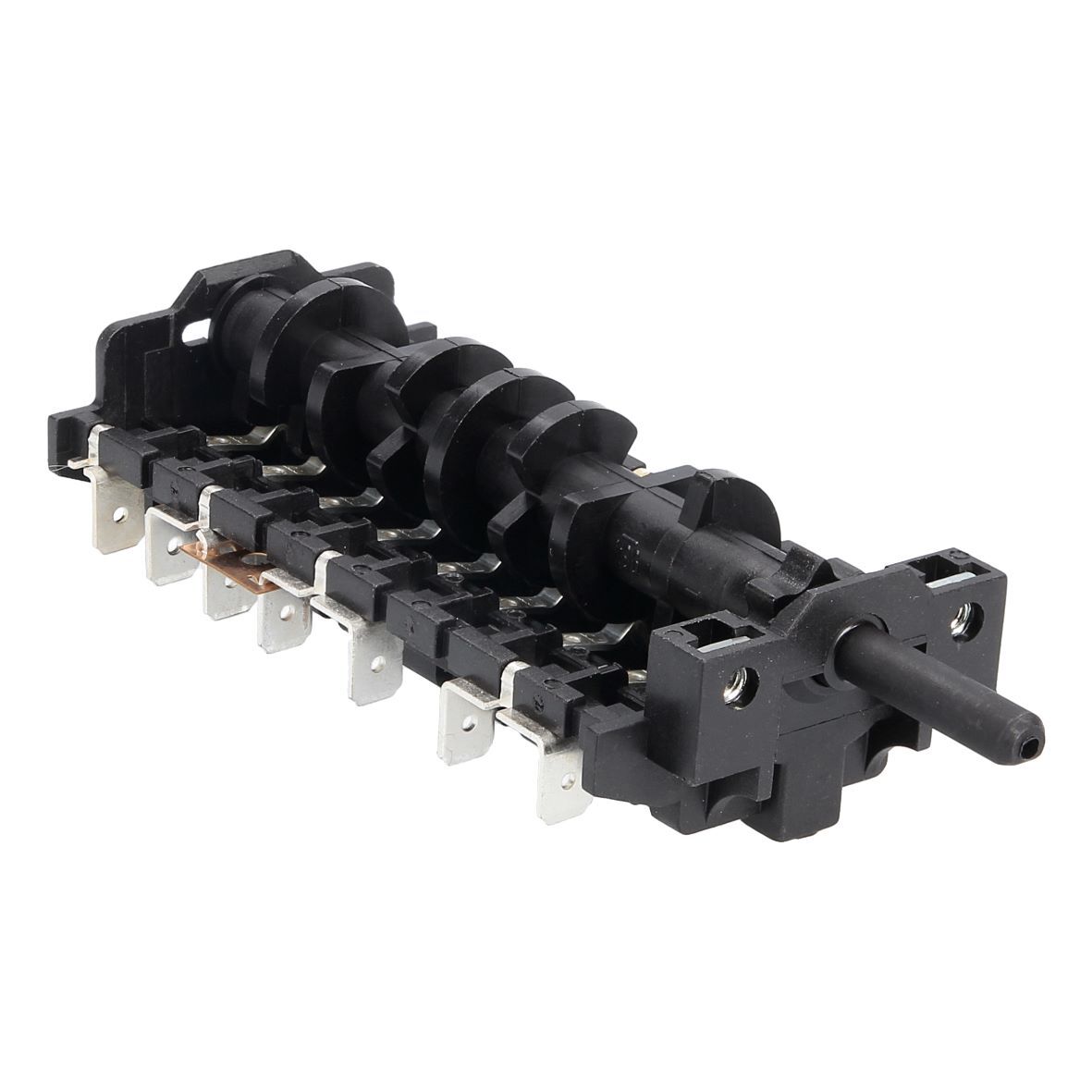

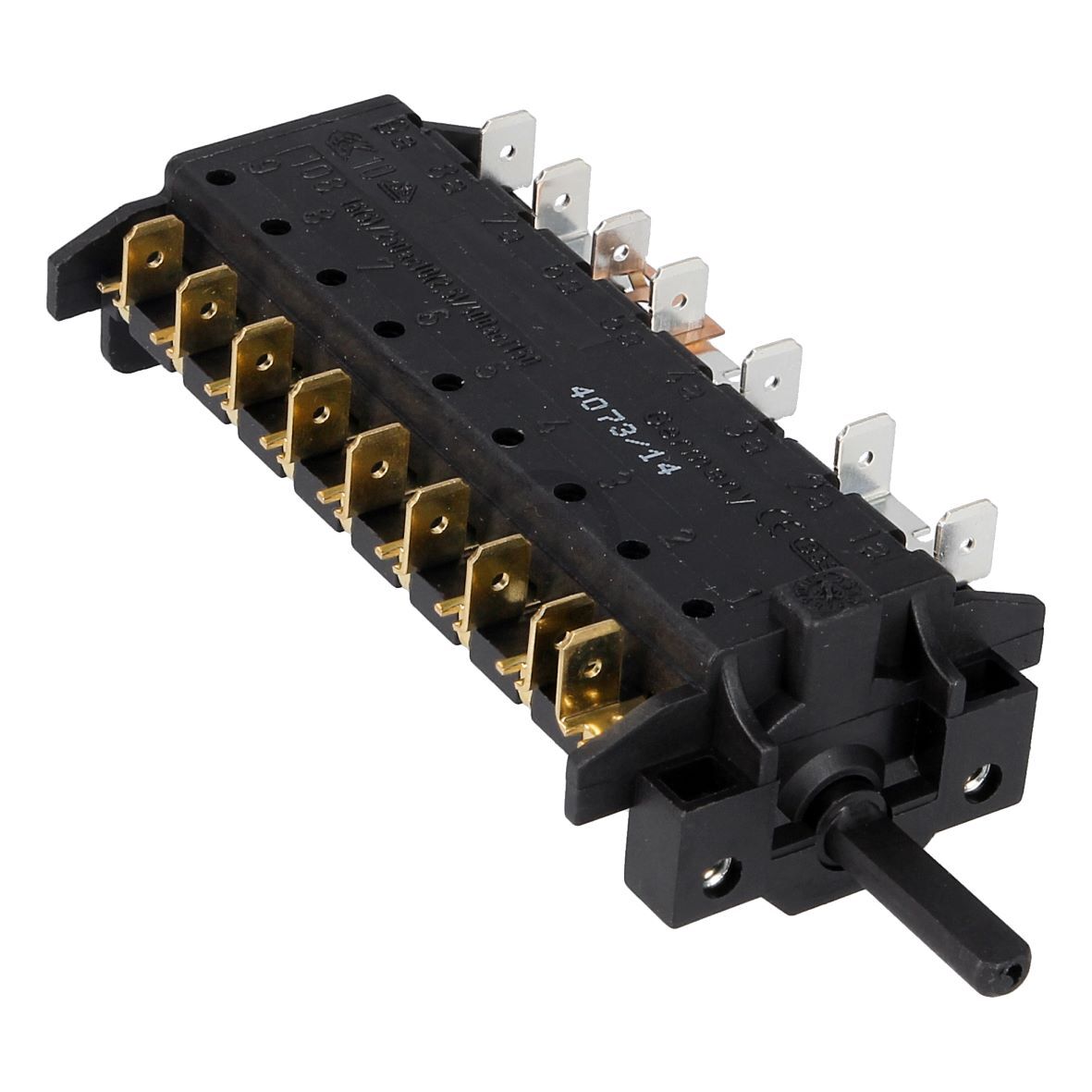

Schalter für Backofenfunktionen smeg 811730204 B&S 4073/14 in Herd

Dieser schwarze Drehwahlschalter ist für die Funktionsauswahl wie Oberhitze Unterhitze Heißluft etc. zuständig.
Der Drehschalter ist meist ganz rechts hinter der Bedienblende eingesetzt und ersetzt ggfs. eine andere eingebaute Ausführung mit einem Nocken weniger.
Der zusätzliche Nocken wurde in der Position 4-4a hinzugefügt.
Das bedeutet, dass die Kontakte 4a-4 / 5a-5 / 6a-6 / 7a-7 / 8a-8 des ersetzen Schalters entsprechen.
Den Kontakten 5a-5 / 6a-6 / 7a-7 / 8a-8 / 9a-9 dieses neuen Schalters.
Beispiel: Wenn am ersetzten Schalter die Drähte mit den Kontakten 1-2-5-6-8 verbunden sind, so werden sie bei diesem neuen Schalter an 1-2-6-7-9 angeschlossen.
Achten Sie auf die Kontakte mit einem "a" darin:
Beim ersetzten Schalter wurden die internen Brücken wie folgt miteinander verbunden: 1a-2a und 4a-5a-6a-7a
Bei diesem neuen Schalter: 1a-2a-3a und 4a-5a-6a-7a-8a.
Anschlüsse: 16 x 6,3 mm AMP Flachsteckfahnen
