Beschreibung

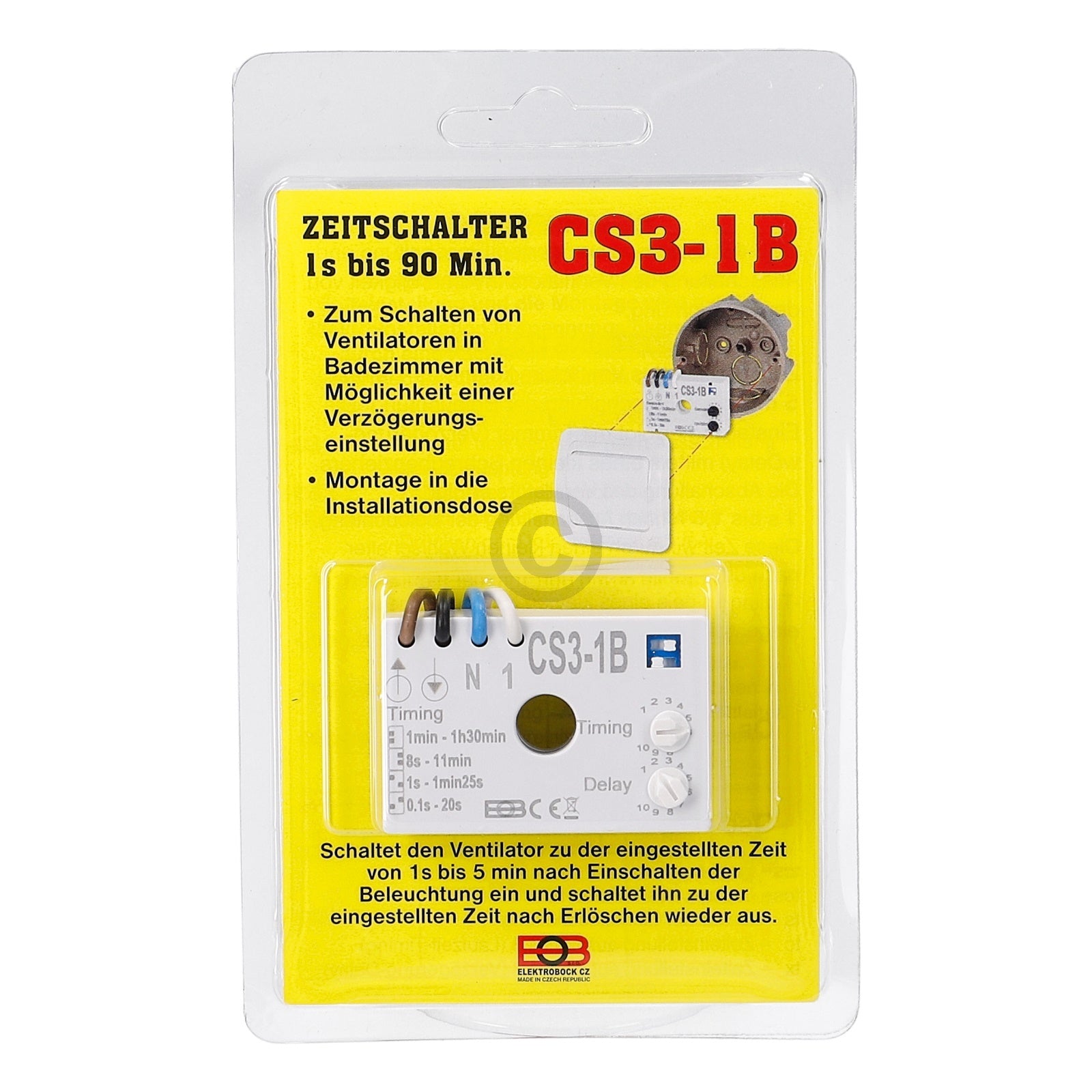

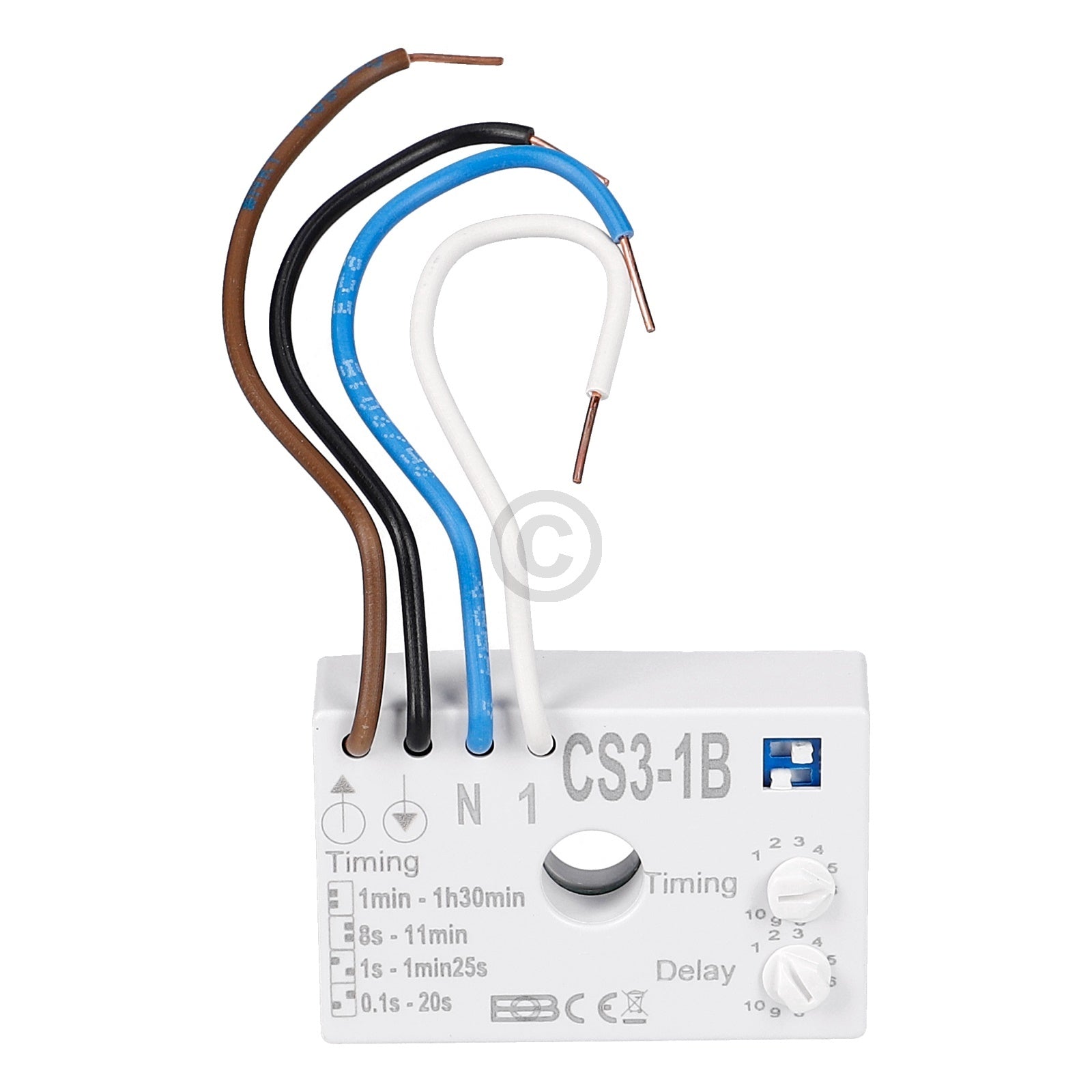

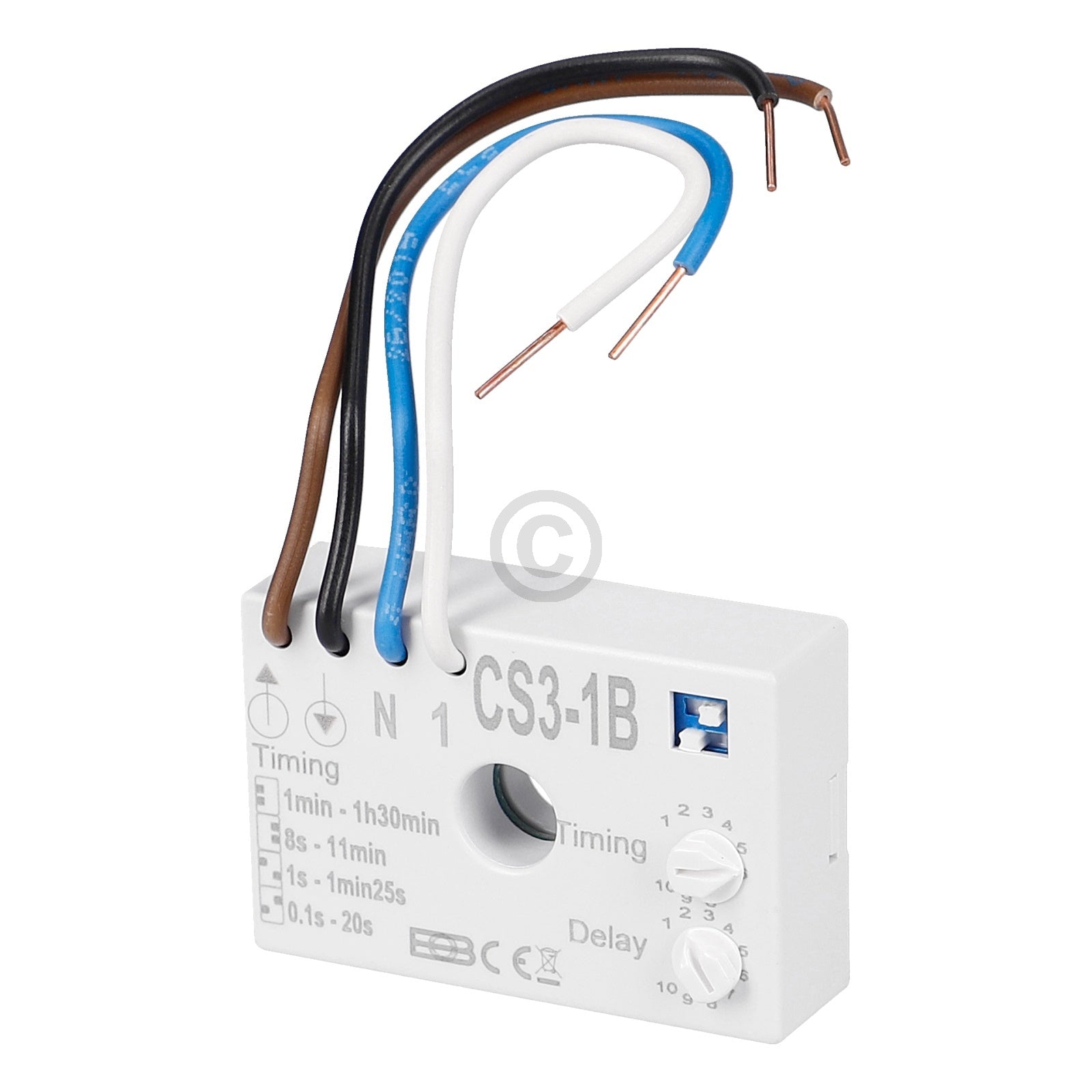

Zum Schalten von Ventilatoren im Badezimmer mit der Möglichkeit einer Verzögerungseinstellung. Zur Montage in die Installationsdose.

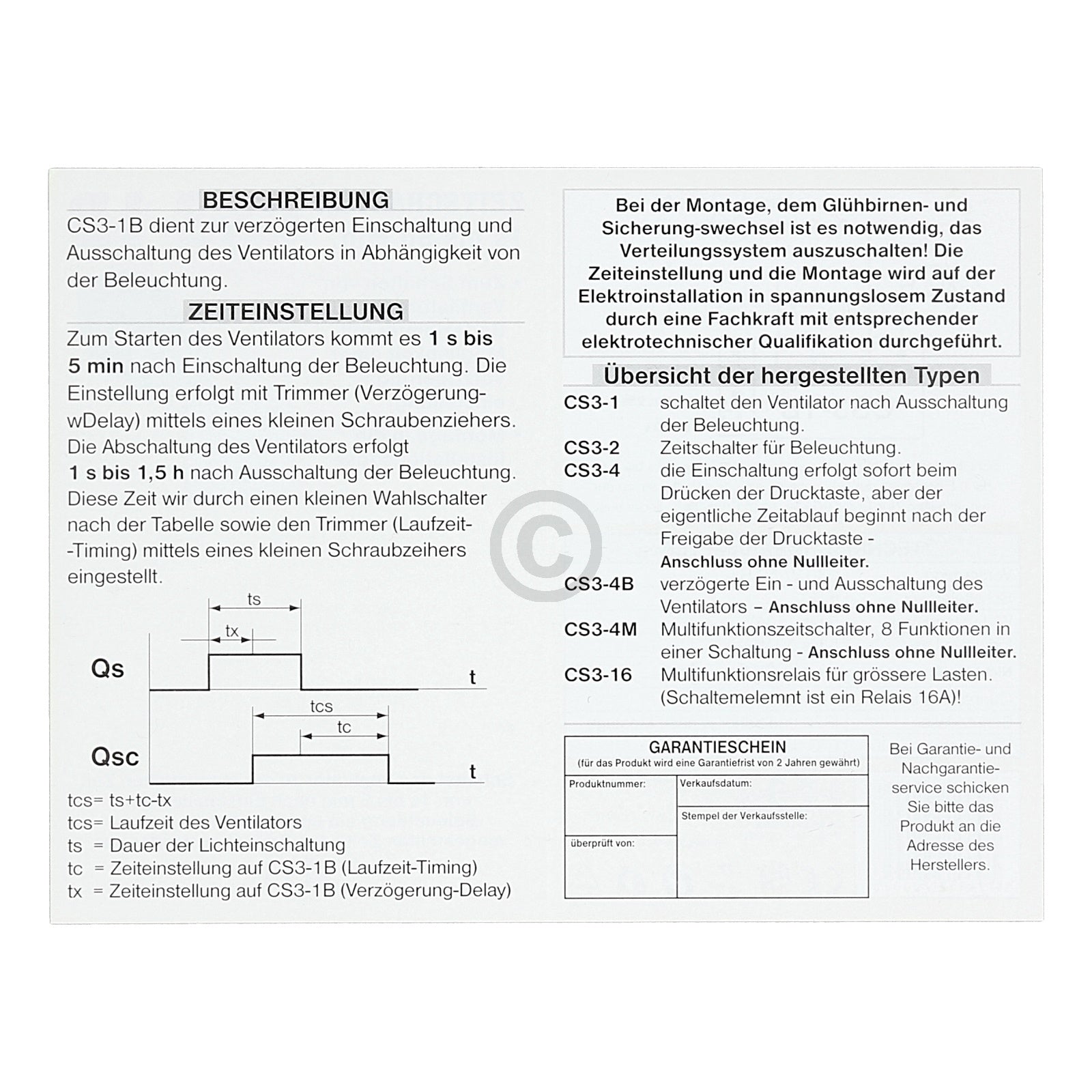

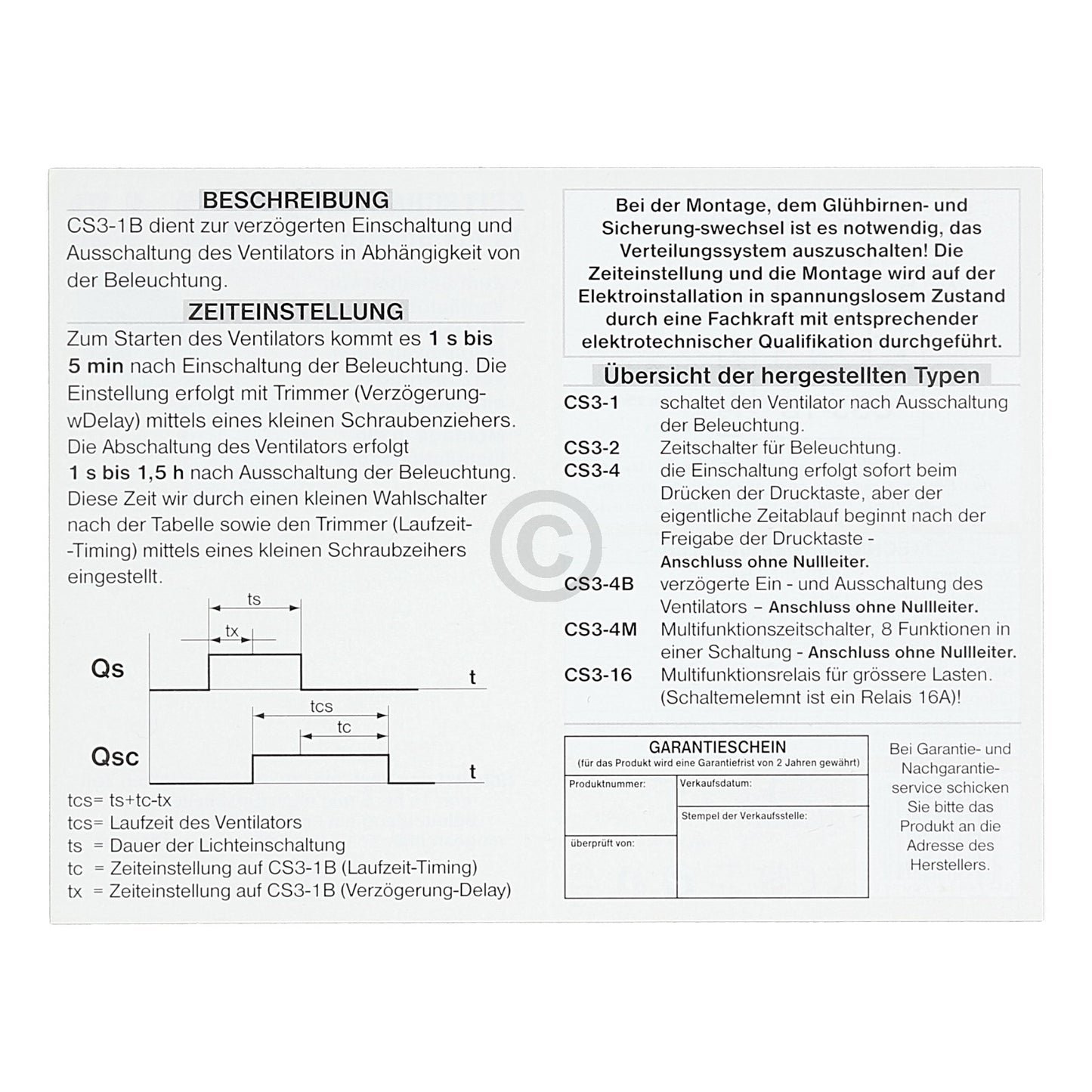

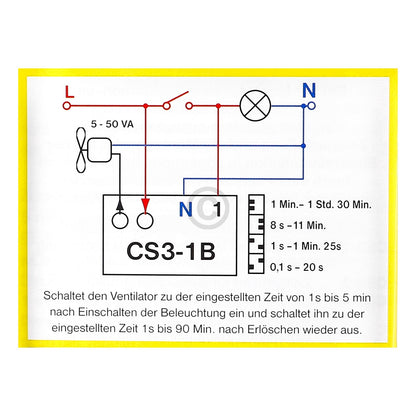

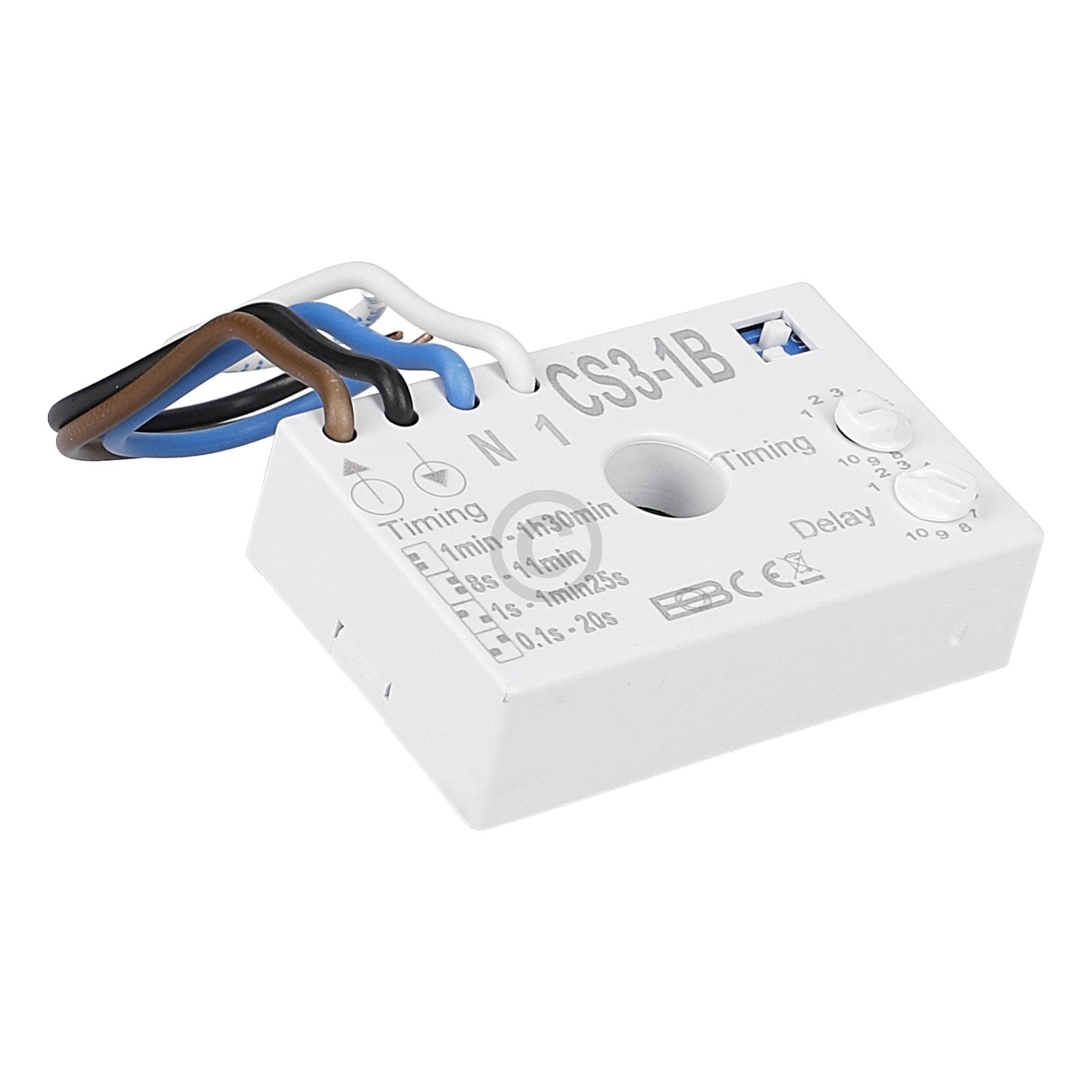

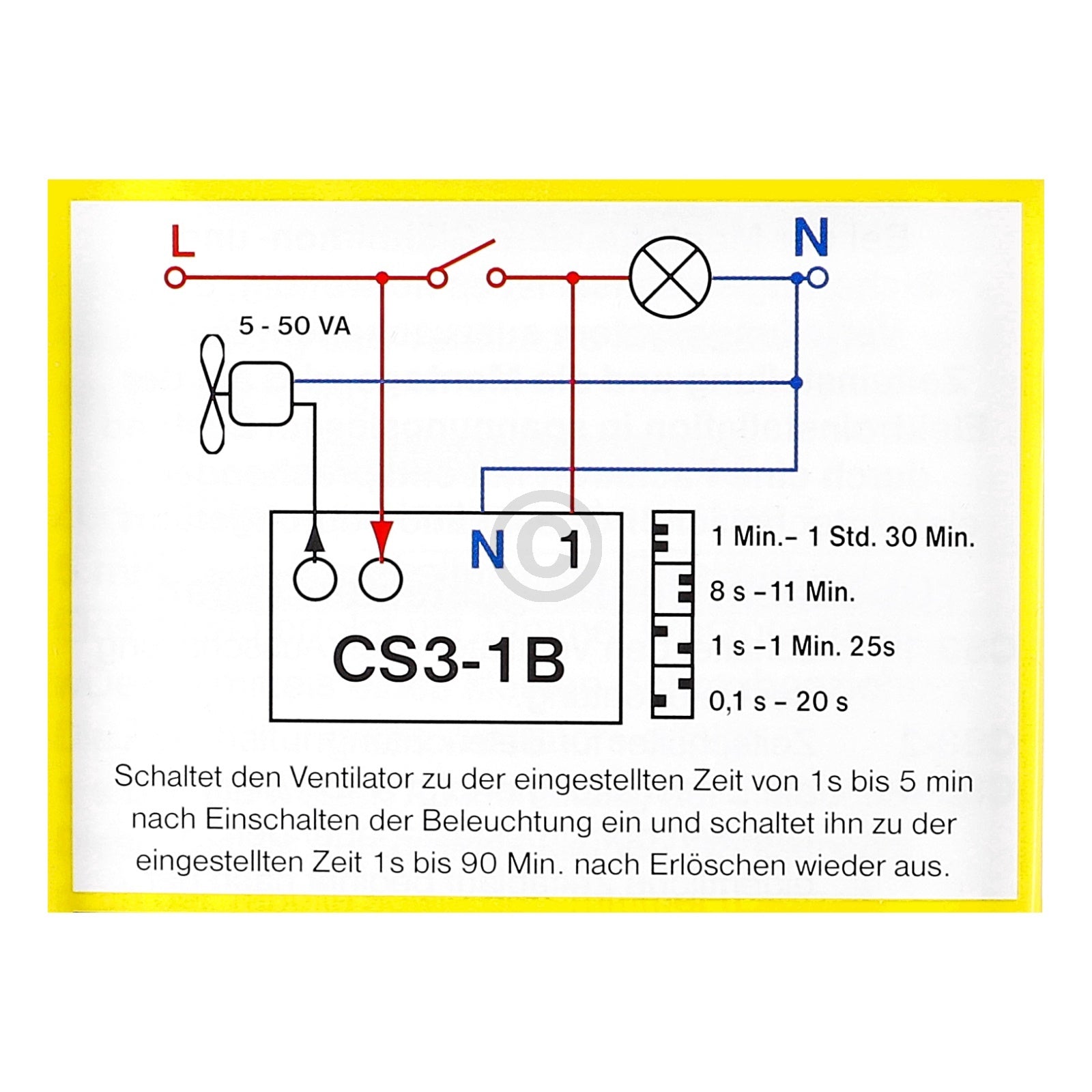

CS3-1B ist für eine Ein- bzw. Ausschaltung vom Ventilator mit einer Zeitverzögerung abhängig von der Beleuchtung bestimmt. Der Ventilator wird in einem Zeitabstand von 1s bis 5 min nach der Lichteinschaltung gestartet. Die Einstellung erfolgt über den P1-Trimmer, mit Hilfe von einem kleinen Schraubenzieher. Der Ventilator wird in einem einstellbaren Zeitabstand von 1s bis 90min nach der Lichtausschaltung abgeschaltet.

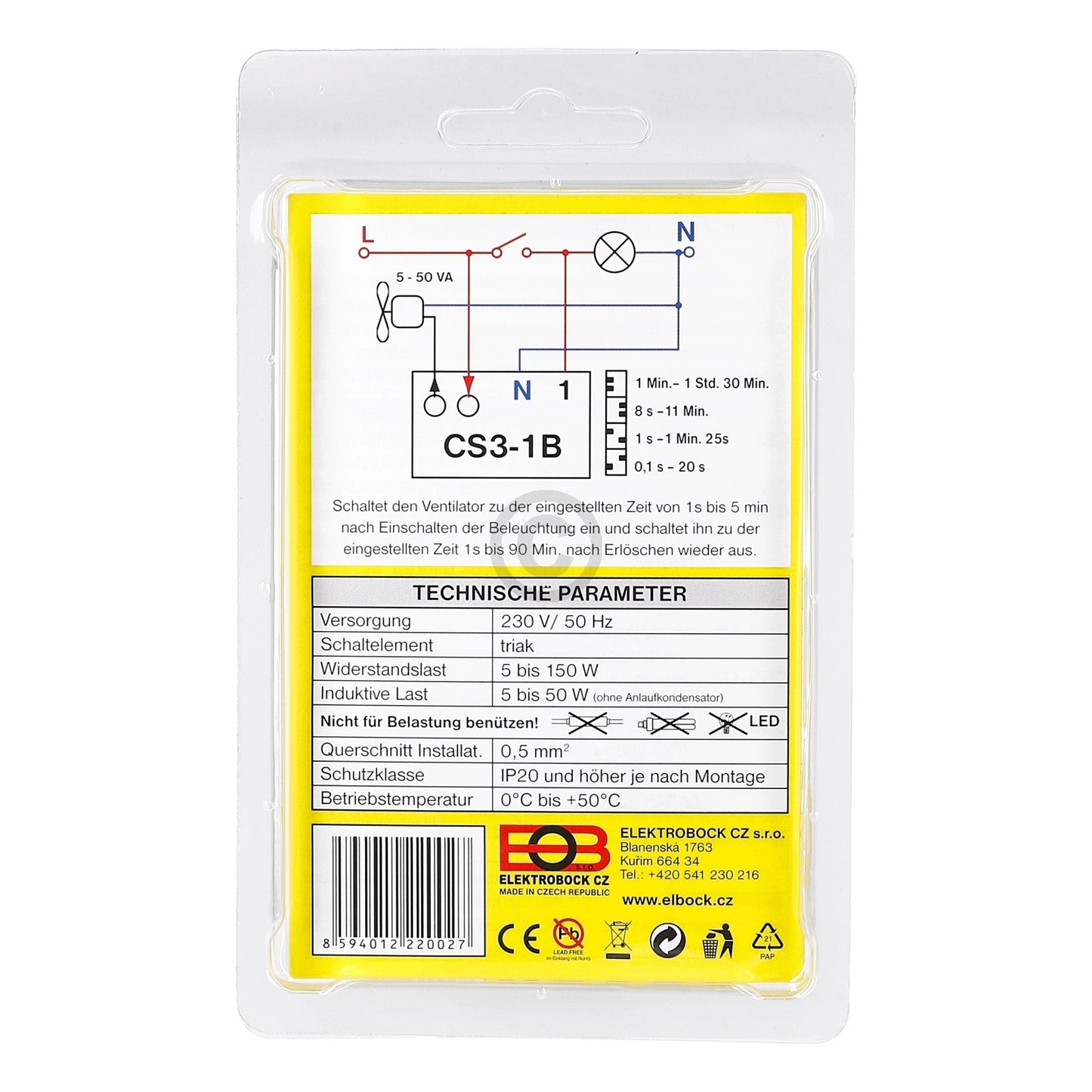

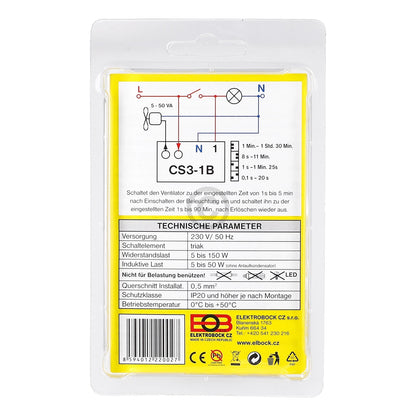

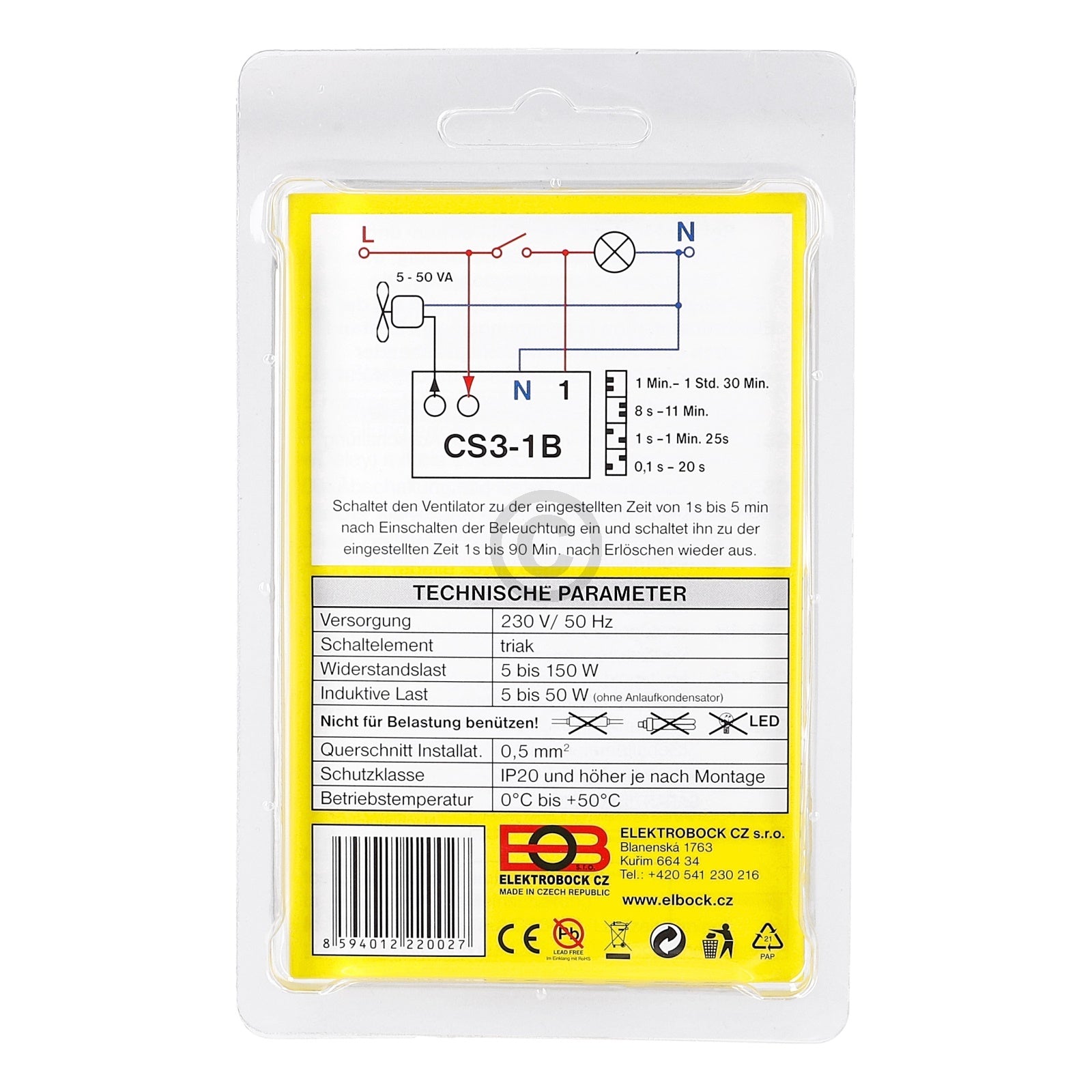

TECHNISCHE DATEN:
- Speisung (Versorgung): 230, 0 V / 50 Hz
- Befestigungstyp: unterputz
- Montage ohne der Null-Leiter: Nein
- Ohmsche Last (Widerstandslast): 5 W bis 150 W
- Induktive Last (ohne Anlaufkondensator): 5 VA bis 50 VA
- Stromverbrauch: 1 W
- Schaltelement: triak
- Einstellbare Zeit: 1 s bis 90 min
- Fuse: Nein
- Schutzart: IP20
- Querschnitt Installat.: 0,5 mm²
- Arbeitstemperatur: 0 °C bis 50 °C
CS3-1B ist für eine Ein- bzw. Ausschaltung vom Ventilator mit einer Zeitverzögerung abhängig von der Beleuchtung bestimmt. Der Ventilator wird in einem Zeitabstand von 1s bis 5 min nach der Lichteinschaltung gestartet. Die Einstellung erfolgt über den P1-Trimmer, mit Hilfe von einem kleinen Schraubenzieher. Der Ventilator wird in einem einstellbaren Zeitabstand von 1s bis 90min nach der Lichtausschaltung abgeschaltet.
TECHNISCHE DATEN:
- Speisung (Versorgung): 230, 0 V / 50 Hz
- Befestigungstyp: unterputz
- Montage ohne der Null-Leiter: Nein
- Ohmsche Last (Widerstandslast): 5 W bis 150 W
- Induktive Last (ohne Anlaufkondensator): 5 VA bis 50 VA
- Stromverbrauch: 1 W
- Schaltelement: triak
- Einstellbare Zeit: 1 s bis 90 min
- Fuse: Nein
- Schutzart: IP20
- Querschnitt Installat.: 0,5 mm²
- Arbeitstemperatur: 0 °C bis 50 °C
Möglicher Artikel-Aufdruck
- Diverser Vertreiber/Lieferant CS3-1B = CS31B
- Europart 740049 = eu740049
