Beschreibung

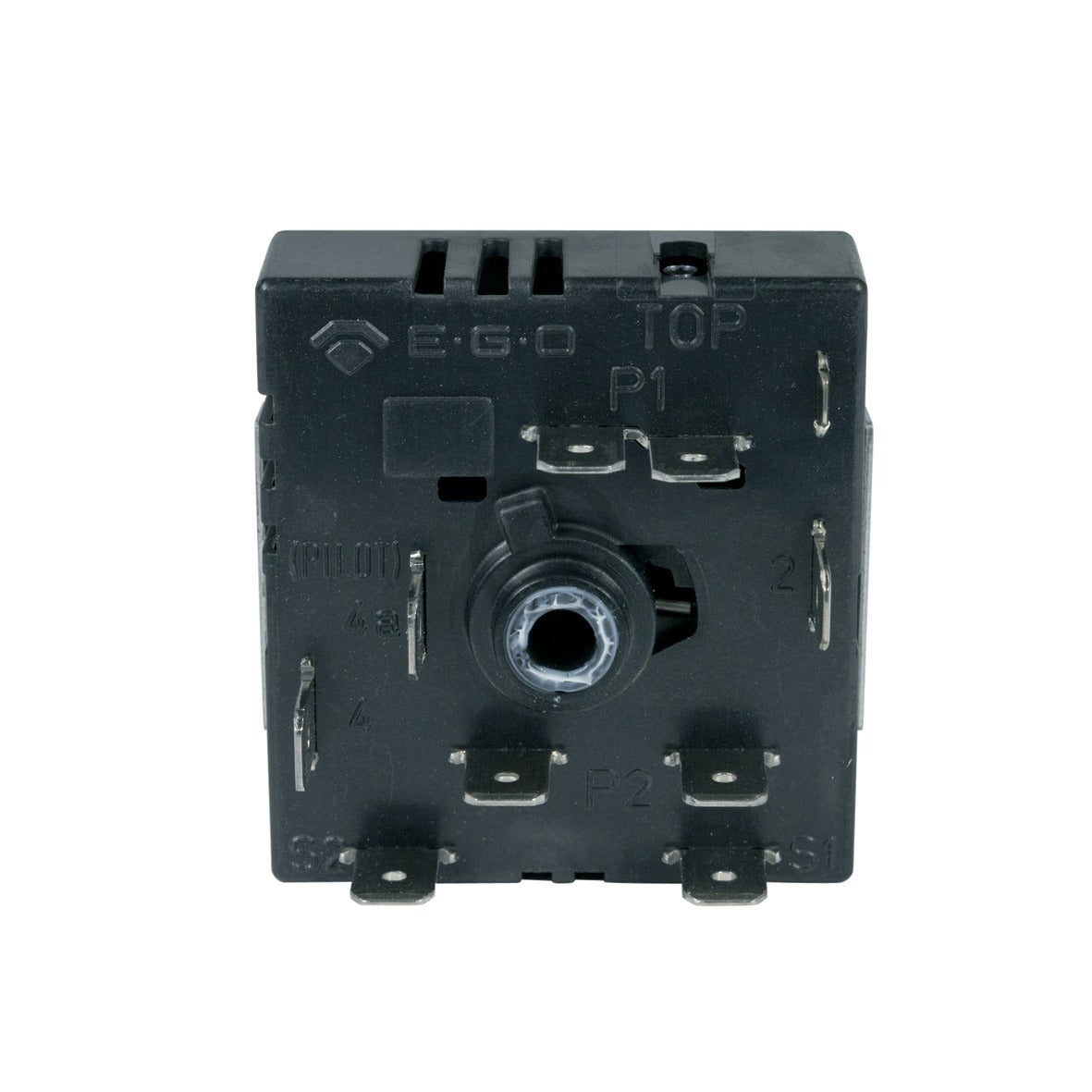

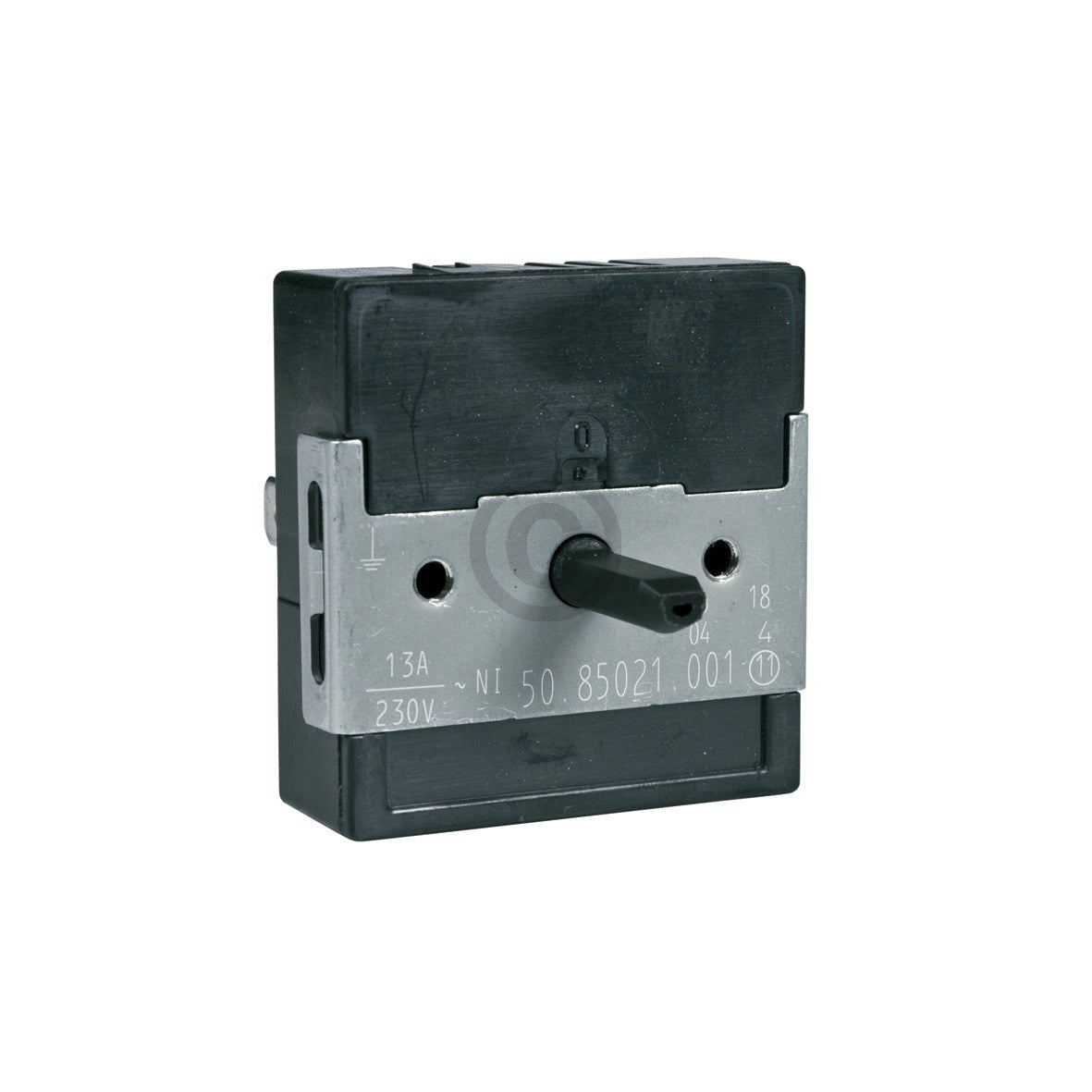

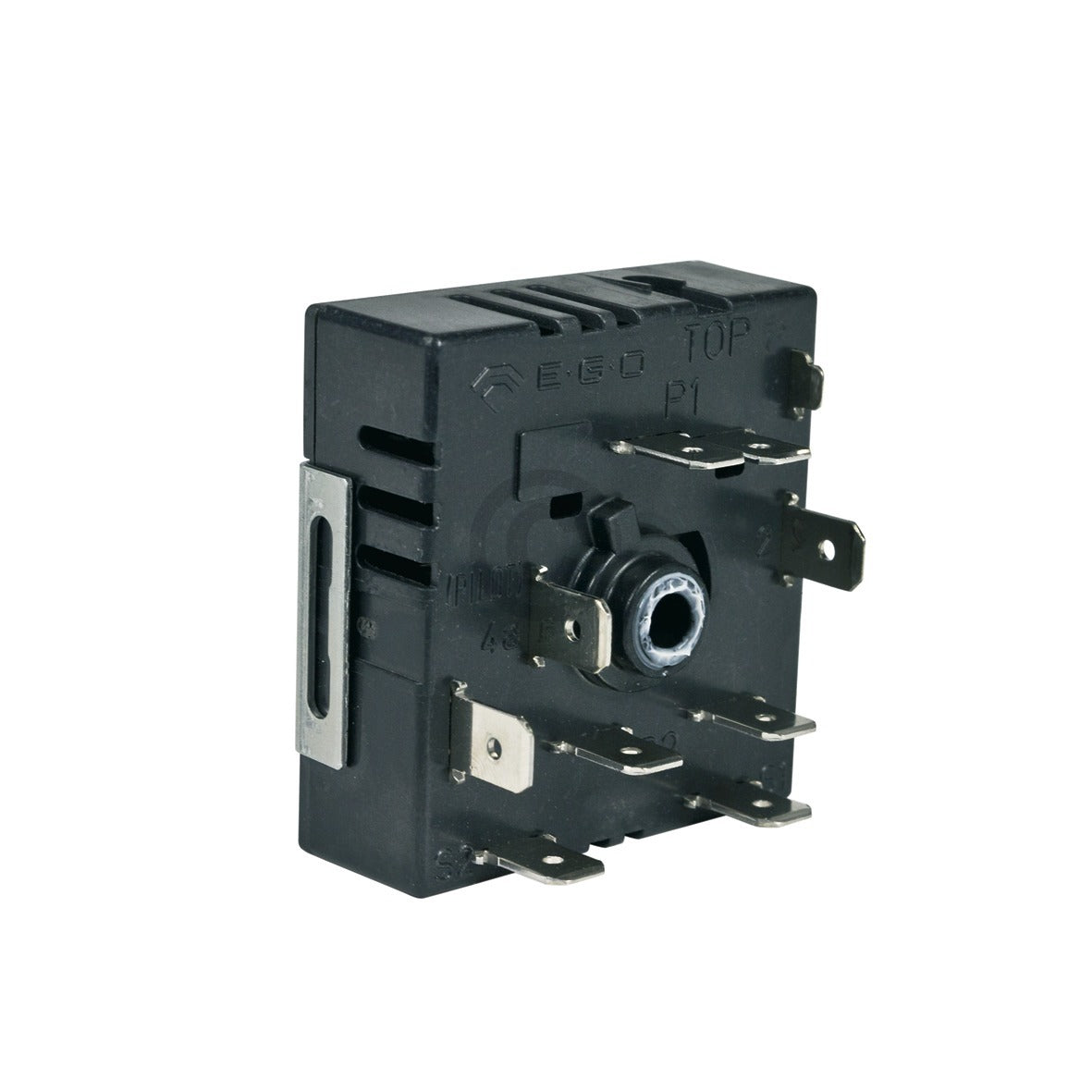

Rechtsdrehend aufsteigender 230V Energieregler ohne Aufsetzschalter, mit integrierter Zweikreis-Schaltung: Zuschaltung der zweiten Heizzone durch Überdrehen der Achse.
Passend als Ersatz für weiß/schwarzen Energieregler mit Gruppensteckeranschlüssen EGO-Nr. 50.75021.001

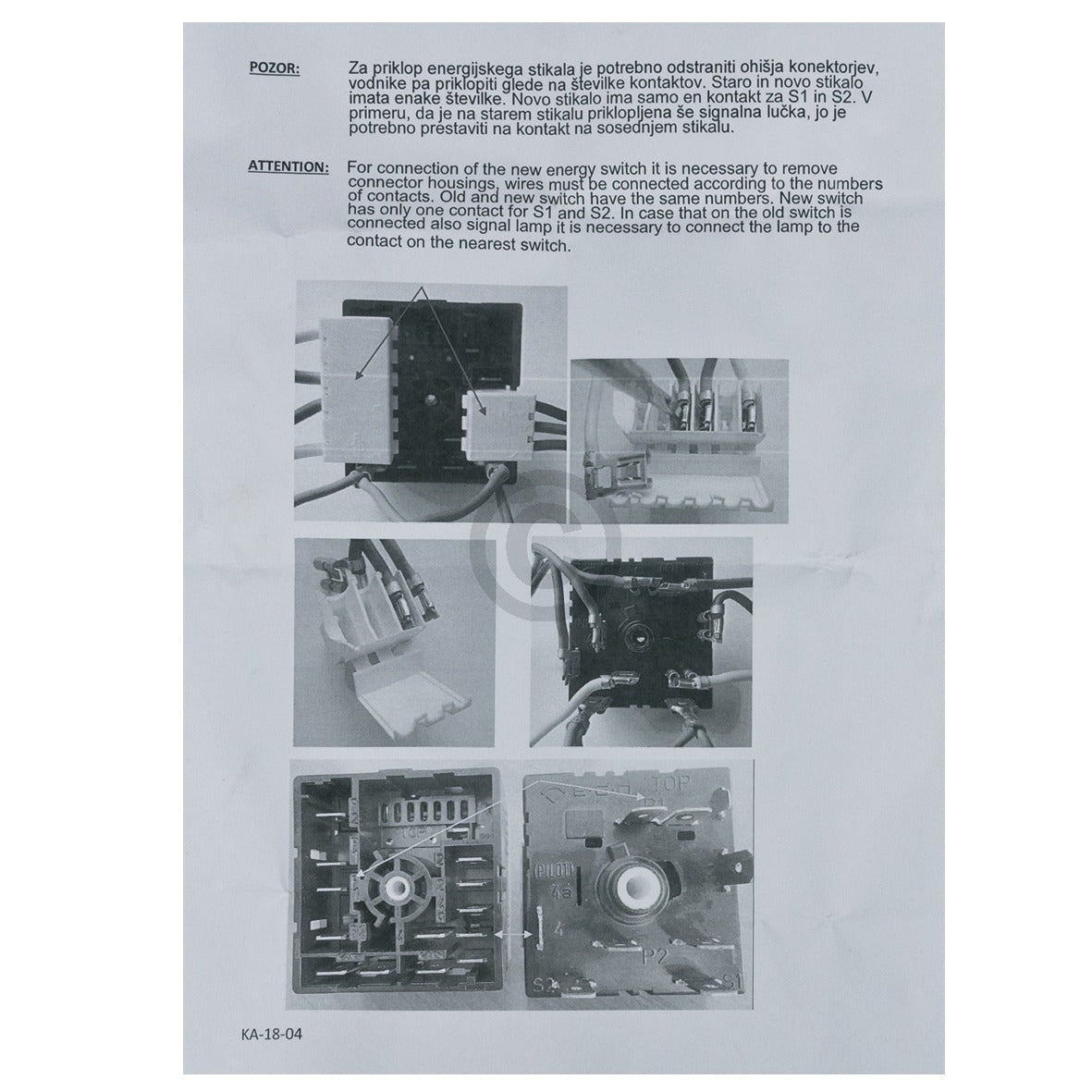

Umsteckhilfe (die bebilderte Anleitung ist beiliegend) Energieregler 50.85021.001 ersetzt Ausführung mit Gruppensteckeranschlüssen:
P1 auf P1
P1 auf P1
P2 auf P2
P2 auf P2
4a auf 4a
Diese Kontakte können Sie 1:1 anstecken.
Die Reihenfolge bzw. Anordnung ist nicht wesentlich, da es sich bei Kontakten mit gleicher Bezeichnung um Doppelstecker handelt, die im Innern des Reglers ohnehin verbunden sind.
Bei den Kontakten S1, S2, 2 und 4 fehlt jeweils eine Steckfahne. Hier benötigen Sie vier Doppelstecker z.B. Europart-Nr. 072908
Schieben Sie bei diesen Kontakten jeweils den Doppelstecker auf und Sie haben bei S1, S2, 2 und 4 jeweils zwei Anschlussfahnen.
Passend als Ersatz für weiß/schwarzen Energieregler mit Gruppensteckeranschlüssen EGO-Nr. 50.75021.001
Umsteckhilfe (die bebilderte Anleitung ist beiliegend) Energieregler 50.85021.001 ersetzt Ausführung mit Gruppensteckeranschlüssen:
P1 auf P1
P1 auf P1
P2 auf P2
P2 auf P2
4a auf 4a
Diese Kontakte können Sie 1:1 anstecken.
Die Reihenfolge bzw. Anordnung ist nicht wesentlich, da es sich bei Kontakten mit gleicher Bezeichnung um Doppelstecker handelt, die im Innern des Reglers ohnehin verbunden sind.
Bei den Kontakten S1, S2, 2 und 4 fehlt jeweils eine Steckfahne. Hier benötigen Sie vier Doppelstecker z.B. Europart-Nr. 072908
Schieben Sie bei diesen Kontakten jeweils den Doppelstecker auf und Sie haben bei S1, S2, 2 und 4 jeweils zwei Anschlussfahnen.
Möglicher Artikel-Aufdruck
- EGO 50.75021.001 = 5075021001 (156004)
- Gorenje 156004 = GO156004 (Energy Switch DVOKRO®NO) -> 716270
verbaut in folgenden Geräten
Liste aller Geräte in denen dieses Bauteil verbaut ist. Kann mit der Browsersuche (STRG + F) durchsucht werden.
| Marke | Model | Produktnummer |
|---|---|---|
| Gorenje | 100240 | |
| Gorenje | 236922 |
